DAW’lar genellikle, harici saat girişlerini kullanarak
outboard işlemcileri sistem saat hızına senkronize etmek için kullanılan bir

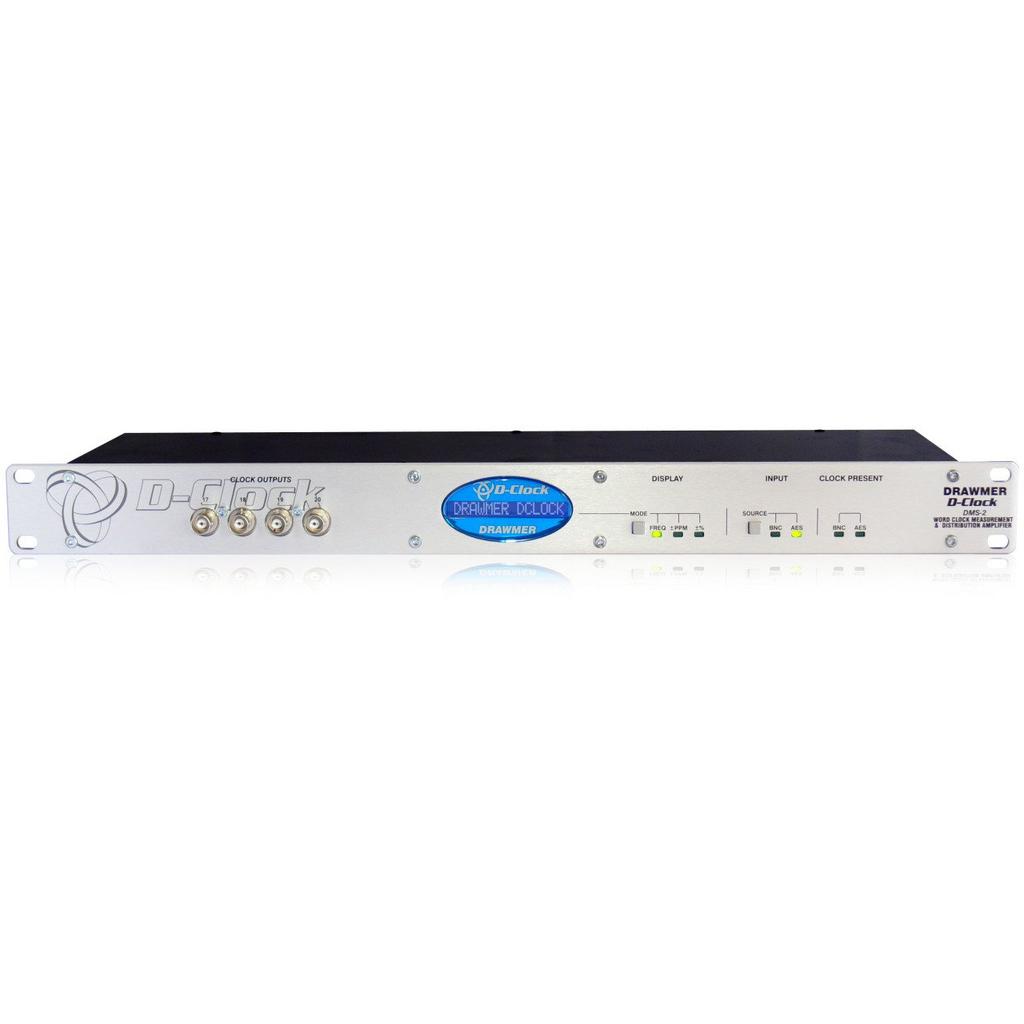

dizi saat kaynağı gerektirir. Drawmer D-Clock, gelen sample rate’in yüksek
doğrulukta referans ölçümünü sağlayan 16 karakterli mavi LCD ekrana sahip çift
girişli, yirmi çıkışlı bir word clock dağıtıcısıdır. Gelen sample rate’i 2ppm
doğrulukla ölçmek için bir mikrokontrolör ile birlikte yüksek kararlılıkta bir
TCXO (sıcaklık kompanzasyonlu xtal osilatör) kullanır ve bilgileri üç farklı
formatta görüntüler, gerçek frekans (bir ondalık basamağa kadar), nominal
frekans +/- ppm hatası veya nominal frekans artı yukarı veya aşağı çekme
yüzdesi.
İleriye dönük dağıtım için dijital sinyalin doğru seviyesini
korumak için değiştirilebilir yüksek empedanslı sıfır gecikmeli geçişli çıkışa
sahip hem AES/EBU hem de BNC kelime saati girişlerine sahiptir. On altı BNC
saat çıkışı, diğer dijital cihazlara hızlı yama için ön panelde dört BNC saat
çıkışı ile arka panelde yer almaktadır.
Wordclock çıkışları, 32KHz ve 768KHz arasındaki herhangi bir
örnekleme hızında wordclock girişinden beslenebilir veya bir AES11 girişinden
türetilebilir veya 32KHz ve 192KHz arasındaki herhangi bir örnekleme hızında
bir AES3 ses sinyalinden çıkarılabilir. Saati sağlamak için bir ses sinyali
kullanmak, bazı analogdan dijitale dönüştürücüler veya dahili A/D dönüştürmesi
olan ancak word clock çıkışı olmayan birçok mikrofon ön amplifikatörden biri
gibi wordclock çıkışı olmayan ürünlerin bile ana wordclock olabileceği anlamına
gelir.
Özellikler:
• 2 Giriş x 20 Çıkışlı Clock Ölçüm ve Dağıtım Amplifikatörü.
• Gelen sample rate’in referans ölçümünü sağlayan 16
karakterli mavi LCD ekran.
• 768 kHz'e kadar gelen sample frekanslarını 2ppm veya 2
mikrosaniyelik bir doğrulukla ölçer.
• Görüntüleme modları: ppm, ±ppm ve % video kullanıcıları için
yukarı/aşağı çekme.
• Girişler: Sıfır gecikmeli BNC, 33 Ohm empedans.
• Sıfır gecikmeli geçişli AES.
• Çıkışlar: BNC devre geçişi / AES devre geçişi.
• Evrensel voltaj filtreli şebeke güç girişi.
