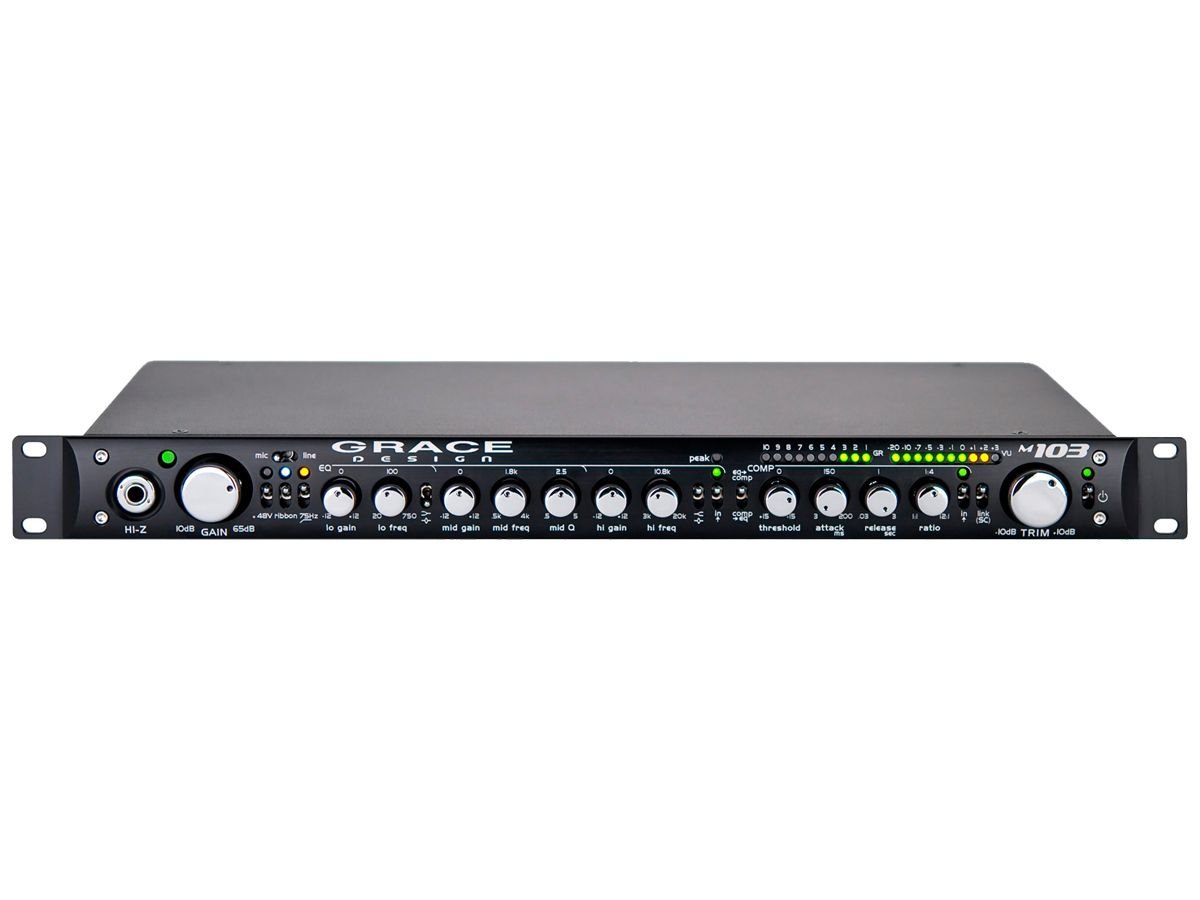

Grace Design M103
1 Kanallı Transformatörsüz Kanal Şeridi / Channel Strip | 3 Bantlı Ekolayzır, Optik Kompresör ve Esnek Giriş/Çıkış ile
Grace'in Kanal
Şeridi ile Çok Yönlülük!
m103 ile Grace
Designs, yüksek boşluk payı, karmaşık ayrıntı ve kusursuz netlik gibi aşırı
kriterlerini karşılayan bir kanal şeridi ortaya çıkarmak için en iyi
transformatörsüz devrelerinden bazılarını birleştirdi.m103, üç bantlı bir
ekolayzır ve optik sıkıştırıcı ve preamplifikatör ve ekolayzır/sıkıştırma
bölümlerine bağımsız olarak erişmenizi sağlayan kapsamlı I/O seçenekleriyle
birlikte gelir, böylece seçenekleriniz sınırlı olmaktan uzaktır. İki
m103'ün kompresör kontrolleri, stereo uygulamalara izin vermek için bile
bağlanabilir. Ve Grace Designs'dan olduğu için, m103 kanal şeridinden imza
nötr şeffaflıklarını bekleyebilirsiniz.
Bir Bakışta Grace Tasarımları m103:
• Transformatörsüz
tasarımın berrak şeffaflığı karışımı temiz tutar
• Eksiksiz bir
ekolayzır ve kompresör bölümü, sesinizi ayarlamanıza olanak tanır
• Kapsamlı G/Ç
seçenekleri, yaratıcı uygulamalara olanak tanır
Transformatörsüz tasarımın berrak şeffaflığı karışımı temiz
tutar
Grace Designs,
efsanevi m101 transformatörsüz mikrofon preamplifikatör devresini kullanarak
m103'e yaklaştı.m103, 75Hz yüksek geçiş filtresi ve 48V fantom gücünün
yanı sıra, çoğu şerit mikrofonun nispeten düşük empedansı ve sonuçtaki düşük
çıkışına daha iyi uyum sağlamak için Grace'in özel şerit mikrofon modunu
içerir. Sonuç olarak, sinyal yolu çoğu gürültüden etkilenmeden kalır ve
gerçek bir müzikal karakter verir.
Eksiksiz bir ekolayzır ve kompresör bölümü, sesinizi
ayarlamanıza olanak tanır
M103, sesiniz
üzerinde maksimum kontrol için hem üç bantlı bir ekolayzır hem de bir optik
kompresör içerir. Ekolayzer, tüm frekanslarda doğal ve müzikal bir ton
için tek aşamalı paralel ayara dayalıdır. Yüksek ve düşük bantlar için tam
parametrik orta aralık kontrolünün yanı sıra raf ve tepe modlarına
sahiptir. Optik kompresör devresi, aşırı renklenme eklemeden oldukça ağır
sıkıştırmayı nazik bir şekilde sınırlandırır, böylece onu ağır bir elle
kullanabilir ve bozulma konusunda endişelenmeden kullanabilirsiniz. Bir
düğmeye basarak ekolayzır ve kompresörün sırasını değiştirebilir ve ayrıca
stereo uygulamalar için iki ünitenin kompresörlerini bağlayabilirsiniz.
Kapsamlı G/Ç seçenekleri, yaratıcı uygulamalara olanak tanır
m103'ün mikrofon
ve ekolayzır/kompresör bölümlerine bağımsız olarak erişilebilir. Bu,
şeffaf ön yükselticiden yararlanmak için erişim kazanmanıza ve yoğun renkli bir
dış dinamik biriminden tam olarak yararlanmanıza olanak tanır.Bunun
tersine, m103'ün nötr dinamikler bölümüne yoğun renkli bir ön yükseltici
çalıştırabilir ve ilave renk eklemeden sinyali sıkıştırabilirsiniz.
Grace Designs m103 Özellikler:
• m101 devresine
dayalı trafosuz mikrofon preamplifikatörü
• Parametrik orta
aralık ve tepe/raf seçeneklerine sahip üç bantlı ekolayzır
• Bağlantı seçeneği
ile optik zayıflatıcı tabanlı kompresör
• Diğer birimlerle
daha fazla uyumluluk için kapsamlı I/O
Teknik Özellikler
GAIN ARALIĞI (5dB kademeli)
• Mikrofon girişi: 10-65dB
• Hi-Z girişi: -10-45dB
THD+N 1kHz, 22Hz-22kHz BW
• @ 20dB Gain +20dBu çıkış: <0.00085%
• @ 40dB Gain +20dBu çıkış: <0.0010%
• @ 60dB Gain +20dBu çıkış: <0.0050%
INTERMODÜLASYON DISTORTION
• @ 40dB Gain +20dBu çıkış
• SMPTE/DIN 4:1 7kHz/50Hz: <0.0020
GÜRÜLTÜ – GİRİŞE REFERE @60dB Gain 22Hz-22kHz BW
• 50? source: <-130dB
• 150? source: <-128dB
• 600? source: <-124dB
CMRR @60dB Gain, 3.5Vcm
• 100Hz: >60dB
• 1kHz: >75dB
• 10kHz: >65dB
FREKANS CEVABI
• Mikrofon girişi @ 40dBm Gain -3dB: 3.7Hz-140kHz
• Hi-Z girişi @ 20dB Gain -3dB: 1.2Hz-112kHz
EMPEDANS
• Mikrofon girişi: 8.1kΩ
• Mikrofon girişi, Ribbon modu: 20kΩ
• Hi-Z girişi (balanssız): 2.5MΩ
• Hi-Z girişi (balanslı): 5MΩ
• Balanslı Çıkış: 300Ω
• Balanssız Çıkış: 150Ω
PEAK LED ÖLÇER
• Yeşil eşik: -10dBu
• Kırmızı eşik. +16dBu
MAKSIMUM ÇIKIŞ SEVİYESİ
• 100k Ohm load, 0.1% THD: +28dBu
• EQ/COMP Bölümü
GAIN ARALIĞI
• Çıkış Trim: -10 - +10dB
EQ: 3 Bant 0-12dB Cut veya Boost
• Low Frekans Aralığı 20Hz 750Hz
• Mid Frekans Aralığı 500Hz 4kHz
• Mid Frekans Q0.5 - 5
• High Frekans Aralığı 3kHz 20kHz
• Low ve High Frekans Peak/Shelf anahtarları
Kompresör Insert Pre veya Post EQ
• Eşik Aralığı: -15 - +15 dBu
• Atak Aralığı: 3 - 200 ms
• Serbest Aralığı: 0.03 - 3 s
• Oran Aralığı: 1:1 12:1
• Gain Redüksiyonu: 0 10dB
Çıkış
THD+N 1kHz, 22Hz-22kHz BW
• @ 0dB Gain +20dBu çıkış: <0.002%
INTERMODÜLASYON DISTORTION @ 0dB Gain +20dBu çıkış
• SMPTE/DIN 4:1 7kHz/50Hz<0.002%
ÇIKIŞ NOISE 22Hz-22kHz BW
• @0dB Gain: <-78dB
CMRR @0dB Gain, 3.5Vcm
• 100Hz: >75dB
• 1kHz: >75dB
• 10kHz: >75dB
FREKANS CEVABI
• @0dB Gain -3dB: 0.016Hz-150kHz
EMPEDANS
• Line Girişi: 24kΩ
• Ana çıkış balanslı: 350Ω
• Ana çıkış balanssız: 150Ω
• Link In sidechain modu: 100kΩ
SEVİYE ÖLÇERLER
• EQ Peak eşik: Kademeli cliplerden 6 dB aşağıda
• Çıkış Seviyesi VU Metre: 0dB VU = +4dBu çıkış
• Gain Redüksiyon Metresi: 0-10dB Gain Redüksiyon
MAKSIMUM ÇIKIŞ SEVİYESİ
• 100k Ohm load, 0.1% THD:+28dBu
AĞIRLIK VE BOYUTLAR
• 2.05 kg: Y4.3cm x G48.3cm x D22.9cm
GÜÇ TÜKETİMİ
• 85-264VAC / 120-370VDC: 14 Watt Maks.
