Grace Design M201 Opsiyonel
A/D Dönüştürücü Modülü

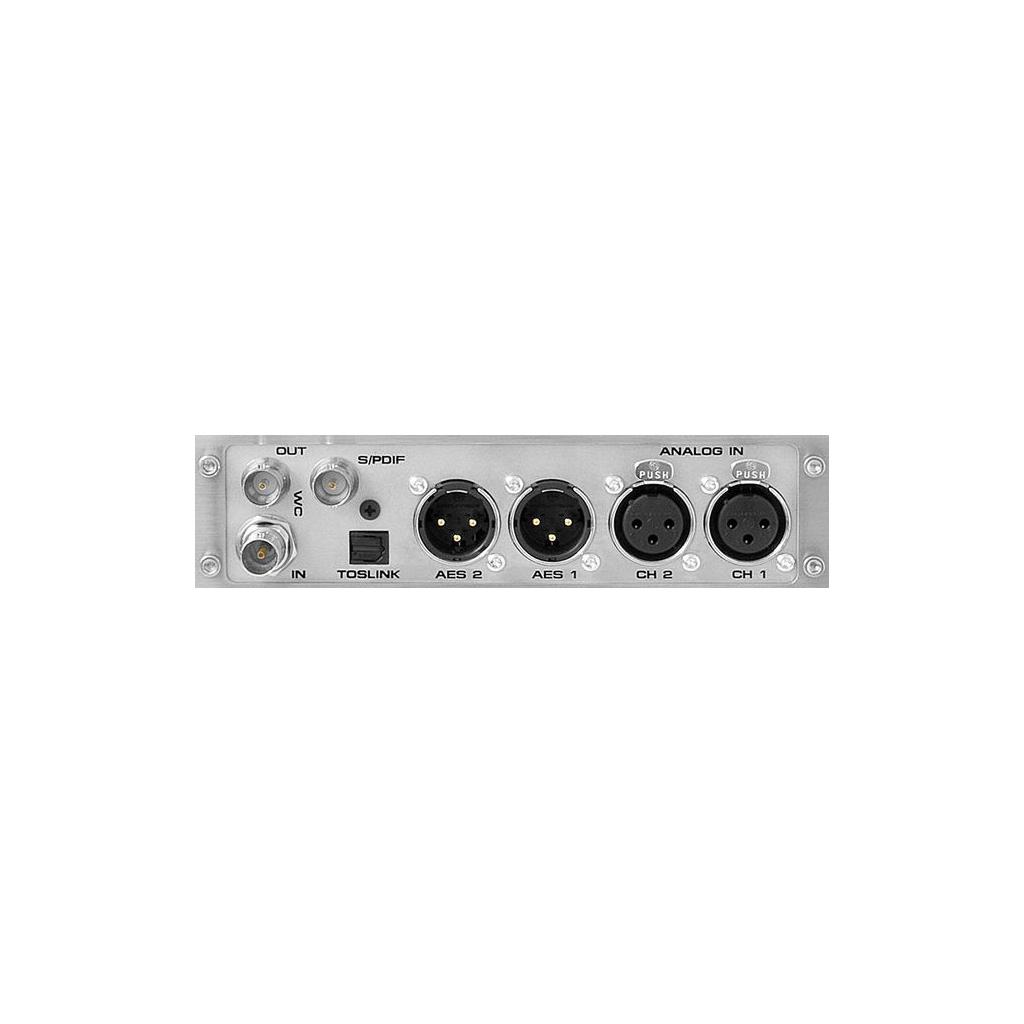

m201 modeli için opsiyonel A/D
çevirici modülü; bağımsız dengeli analog A/D line girişleri, 2x AES3 çıkışları
( tek ve çift kablolu ), word clock loop sync giriş ve çıkışları, S/PDIF çıkışı
ve TOSLINK optik çıkışı özelliklerine sahiptir.
1. FS SEÇİMİ; Bu bölümde uygun ADC
örnekleme oranları arasında değişiklikler yapabilirsiniz
2. CLOCK KAYNAĞI; ADC clock kaynağını
seçmek için kullanılır
3. ADC MODU; tek veya çift kablo AES
seçimi ve profesyonel veya tüketici format arasında seçim yapmak için
kullanılır
4. OVER ADC haddinden fazla yüklendiği
anda yanar ve PEAK RESET anahtarı kullanılana kadar yanmaya devam eder
5. PEAK RESET / MODU Bu anahtar 20
segmenti led ölçer üzerindeki peak’leri temizlemek ve ölçerlerin bu peak’leri
nasıl göstereceğini seçmek için kullanılır
6. Giriş Hassasiyeti Kalibrasyonu
7. GİRİŞ HASSASİYETİ iki
programlanabilir ADC girişi arasındaki hassasiyeti ayarlar
8. ADC KAYNAĞI ADC modülünü besleyen
giriş kaynağını seçmek için kullanılır
9. ADC headroom göstergesi
10. 20 segment LED seviye ölçer
