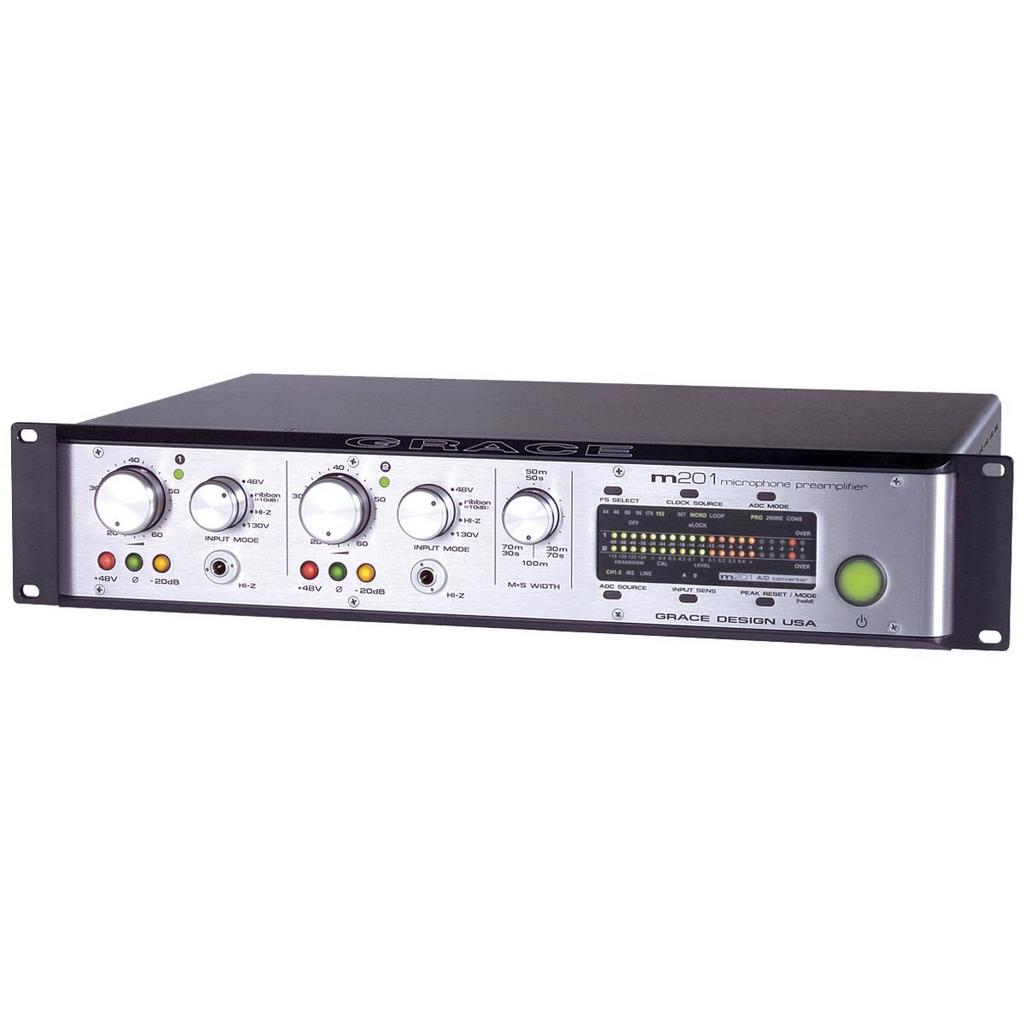

Grage Design M201
İki kanal mikrofon preamplisi - opsiyonel 24/192 AD çevirici
Diğer serilerde olduğu gibi yeni m201 inanılmaz geniş bant genişliği, kıyaslanamaz performans, oldukça açık ve müzikal özellikler sunmaktadır. Sinyal yolu geliştirilerek baştan sona dengeli olması sağlandı. Bu sayede daha geniş bir dinamik aralık yakalanırken yeni yüksek akım çıkış sürücüleri uzun mesafelerde dahi sinyal kaybı olmadan çalışmaktadır.
m201 opsiyonel olarak türünün en iyi örneklerinden olan 24-bit/192kHz A/D çevirici ile sunulmaktadır. A/D çevirici modülünün yüklenmesi ile, mikrofon preamp bölümü veya M+S matriks, standart kayıt uygulamaları için A/D çevirici girişine direkt olarak yönlendirilebilir. Başka bir seçenek ise ek olarak A/D çevirici modülü üzerine eklenen analog line
girişleri ile mikrofon preampı ve A/D çevirici bölümleri ayrı olarak kullanılabilir. Bu sayede mikrofon preamp ve A/D çevirici arasına harici işlem girebilir.
Üretiminin 12. yılında m201 mikrofon preamplisi dünyadaki kayıt stüdyolarında kendi yolunu buldu ve dikkate alınacak miktarda övgüyü topladı. Klasik iki kanallı mikrofon preamplisi tamamen yeniden tasarlanarak m201’e dönüştürüldü.
Örnekleme oranı çeviricisini kullanmadan ekstrem derecede düşük jitter ve sağlam dijital stabilite için Word Clock’a harici senkronizasyon veya Digidesign LoopSync mevcuttur ve S-Lock’lu kişiye özel çift kademeli PPL’i içermektedir.
Her giriş empedansını optimize eden, 48V fantom gücünü pasif hale getiren, dekuple kapasitörleri bypass eden ve gain aralığını 10dB yükselten Ribbon mikrofon modu standarttır. Her kanal üzerinde standart 48V fantom gücü girişini, Ribbon mikrofon modunu veya ön panel DI girişini seçmeye yarayan "giriş modu " düğmesi mevcuttur.
Yeni tasarladığımız M+S dekoder devresi içerisine kurulu genişlik kontrolünü sunmaktadır. Ön panelden kontrol edilen genişlik ayarı 12 kademeli dönebilen bir düğmeye atanmıştır. %100 mid monodan %30 mid / %70 side oran aralıklarında çalışmaktadır.
Ön panele yerleştirilmiş olan Hi-Z girişleri yüksek empedanslı giriş kaynakları için m201’i mükemmel ses kalitesine sahip bir DI box’a dönüştürmektedir.
Özellikleri (A/D dönüştürücüsüz)
Frekans Cevabı
@ 40dB gain 0.2dB (50? source): 18Hz-65kHz
@ 40dB gain 3dB (50? source): 4.5Hz-350kHz
THD+N
@ 20dB gain +25dBu out, 1kHz: <.0008%
@ 40dB gain +25dBu out, 1kHz: <.0009%
@ 60dB gain +25dBu out, 1kHz: <.0070%
Intermodülasyon Distortion
@ 40dB gain +25dBu out
SMPTE/DIN 1:1 (50Hz, 7kHz): <.0020%
SMPTE/DIN 4:1 (50Hz, 7kHz): <.0030%
Gürültü- Giriş referans alınarak
@ 60dB gain 50Ω source: -130dB
@ 60dB gain 150Ω source: -127dB
@ 60dB gain 600Ω source: -123dB
Faz Deviasyonu
100Hz-20kHz @40dB gain: <3
Crosstalk
herhangi bir kanal @ 40dB gain 1kHz: -125dB
herhangi bir kanal @ 40dB gain 10kHz: -115dB
CMRR
@ 60dB gain, 3.5Vcm, 1kHz: >70dB
@ 60dB gain, 3.5Vcm, 10kHz: >70dB
Maksimum Çıkış Seviyesi
1kHz, 100K? load: +28dBu
Empedans
Giriş: 8100Ω
Giriş, ribbon modu: 20kΩ
Çıkış: 190Ω
Peak Led Ölçer
Yeşil eşik. -14dBu
Kırmızı eşik: +16dBu
Ağırlık ve Boyutları
2U, 19" rack'e takılır x 10 D 7.5kg
Güç Tüketimi
A/D Modül Özellikleri (line girişi)
Dinamik Aralık
20Hz-20kHz: >115dB
A ağırlıklı: >117dB
THD+N
1kHz, -1dBFS, 20Hz-22kHz: < 0.00026% (-112dB)
Frekans Cevabı+/-0.2dB-3dB
44.1kHz Fs: 5Hz-21kHz/ 22kHz
48kHz Fs: 5Hz-23kHz / 24kHz
88.2kHz Fs: 5Hz-41kHz / 44kHz
96kHz Fs: 5Hz-45kHz / 48kHz
176.4kHz Fs: 5Hz-54kHz / 72.5kHz
192kHz Fs: 5Hz-59kHz / 79kHz
Tam ölçek giriş seviyesi
+16dB or +24dB (+/-2dB trim)
CMRR
60Hz: >65dB
1kHz: >80dB
10kHz: >60dB
IMD SMPTE 4:1 60Hz, 7kHz, -3dBFS: <100dB (0.0008%)
Kanallar içi crosstalk
<-120dB
Grup Delay
44.1-48kHz / 13/Fs
Örnekleme oranı, dahili kristal (kHz)
44.1, 48, 88.2, 96, 176.4, 192
Harici Clock Kilit Aralığı
Geniş kilit modu: 40.1kHz-207kHz (+/-8% her örnekleme oranında)
s-Lock modu: +/-250ppm (+350, -400ppm tipik)
Esas Jitter, 200Hz-20kHz BW
Geniş kilit modu:< 60ps RMS
s-Lock modu: < 40ps RMS
Jitter reddi köşe frekansı
Geniş kilit modu, -3dB, 12dB/oktav: 800Hz
