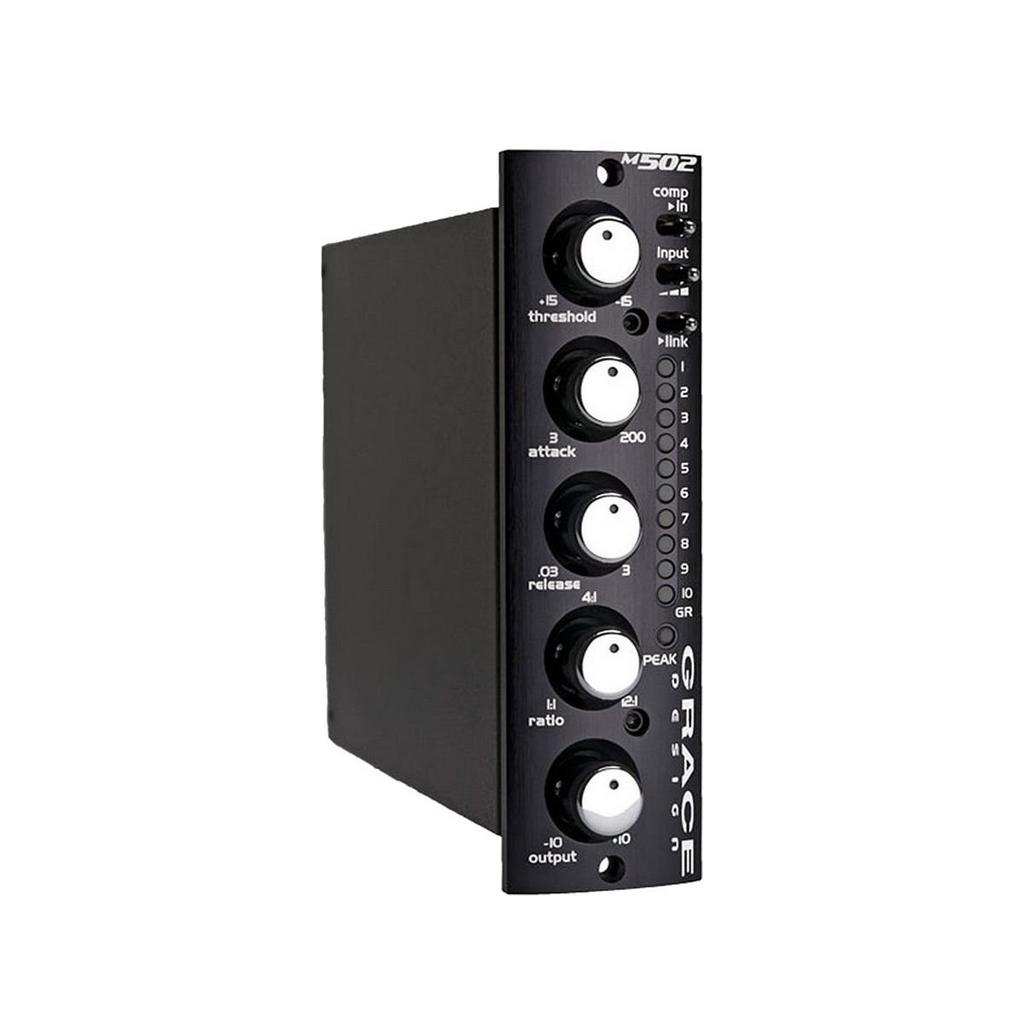

Grace Design M502
Hi-Fi Optik Kompresör
m502 500 serisi rack modülü, hi-fi optik kompresördür.
Bir kompresör devresinin kalbi optik zayıflatıcıdır. Kontrol devre tasarımı içerisine oldukça dikkatli bir şekilde yerleştirilmiş opto kompresör yalnızca geniş aralıkta dinamik kontrolü sağlamakla kalmaz doğal, açık ve müzikal olarak kalmaya devam eder.
Giriş ve çıkış seviyesi, eşik değeri, atak, serbest ve oran kontrollerini sahiptir. m502 sidechain girişi, stereo bağlantı ve Radial Workhorse bus feed bağlantıları sunmaktadır.
• İnce dinamik kontrollerden ağır kompresyona her daim değişmez ses karakteri
• Giriş seviyesi, eşik değeri, atak, serbest, oran ve makeup gain dahil kapsamlı kontroller
• Parlak, okunması kolay 10 segment LED gain redüksiyon ölçerler
• Çift renkli çıkış peak LED ışıkları. Yeşil – sinyal geliyor. Kırmızı – clip’lemeden önceki 8dB
• Stereo bağlantı için devre board başlığı / bağlantısı
• Sidechain, stereo bağlantı ve Radial Workhorse busfeed bağlantıları
• 0,5% hassas metal film dirençler ile hassas ses yolu
• ABD’de üretilmiştir
Teknik Özellikler
GAIN aralığı
giriş Trim: -10, 0, +10dB
ÇIKIŞ TRİM
Kompresyon
Eşik aralığı: -15 - +15 dBu
Atak aralığı: 3 – 200 ms
Serbest aralığı: 0.03 – 3 s
Oran aralığı: 1:1 – 12:1
Gain redüksiyonu: 0 – 20dB
THD+N 1kHz, 22Hz-22kHz BW
at 0dB Gain +10dBu çıkış: <0.002%
INTERMODÜLASYON DISTORTION
at 0dB Gain +20dBu çıkış
SMPTE/DIN 4:1 7kHz/50Hz: <0.007%
ÇIKIŞ GÜRÜLTÜSÜ 22Hz-22kHz BW
at0dB Gain: <-84dB
CMRR at0dB Gain, 3.5Vcm
100Hz: >75dB
1kHz: >75dB
10kHz: >75dB
FREKANS CEVABI
at0dB Gain -3dB: 0.016Hz-150kHz
EMPEDANS
Line Girişi: 24kΩ
Balanslı ana çıkış: 350Ω
Balanssız ana çıkış: 150Ω
Link In – side chain modu: 100kΩ
SEVİYE ÖLÇERLER
Çıkış Peak Göstergesi: Yeşil: -15dBu / Kırmızı: +20dBu
Gain redüksiyonu Ölçer: 0 -10dB Gain redüksiyonu
MAKSIMUM ÇIKIŞ SEVİYESİ
100k Ohm load, 0.1% THD: +26dBu
AĞIRLIK ve BOYUTLAR
316g: Y13.3cm x G3.8cm x D16.7cm
GÜÇ TÜKETİMİ
+16V ve -16V güç kaynağı için akım gereklidir: 120mA Maks
