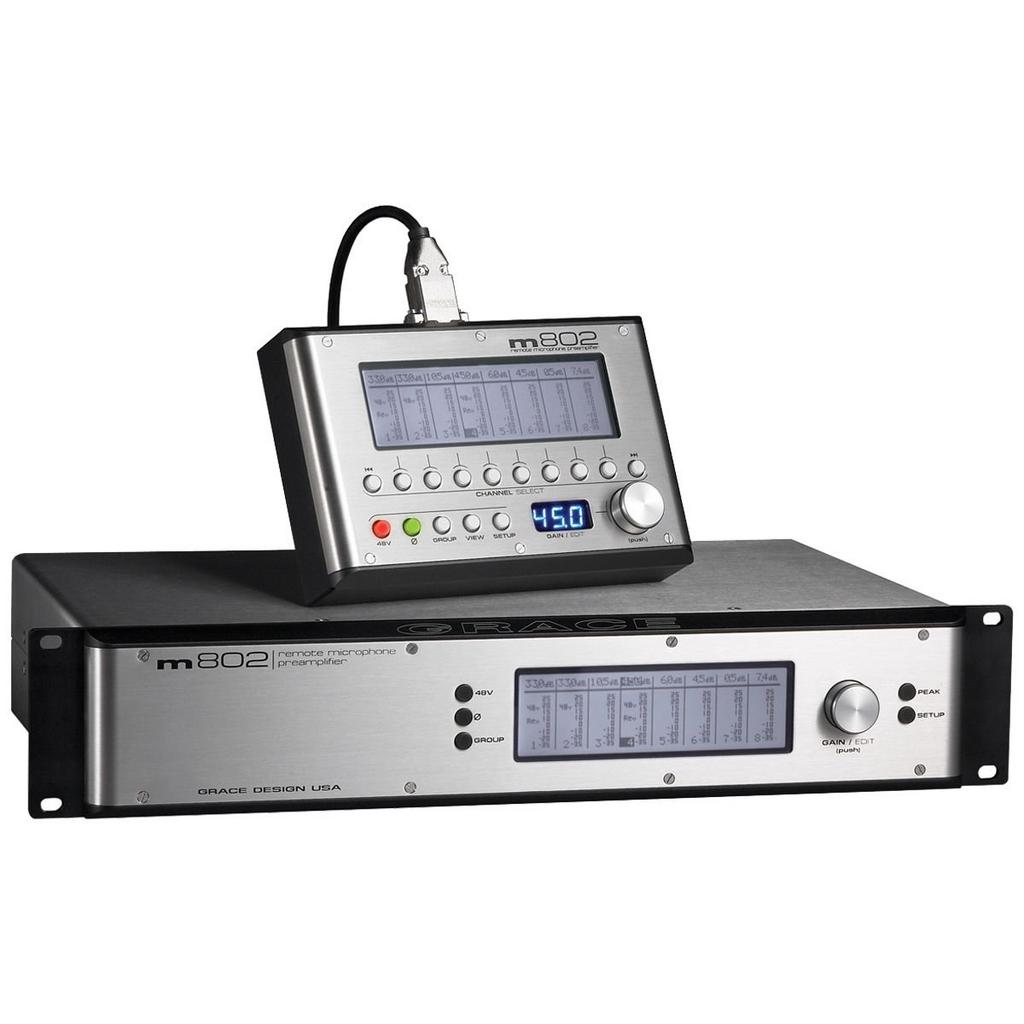

Grace Design M802
A/D dönüştürücü opsiyonlu, uzaktan kumanda edilebilen mikrofon preamplifikatör
*M802 RCU (uzaktan kumanda ünitesi) fiyata dahil değildir. Ayrı olarak satılmaktadır.
Dünyanın en gelişmiş preamplifikatörü olan m802, basitçe size hiçbir mikrofon amp tasarımının sunamayacağı özellikleri sunar.
Çekirdeği, 8 kanal mikrofon premplifikatörü tasarımından oluşur ve ekstrem derecede müzikal ve şeffaftır. Ancak bu sadece başlangıç. m802 tamamen uzaktan kumanda edilebilir. Opsiyonel RCU- kumanda- donanımı sayesinde 64 adede kadar kanal, 25 metre mesafeden sorunsuz bir şekilde atanabilir ve kontrol edilebilir. Gain, faz ve 48V fantom gibi bütün preamp fonksiyonlarına ulaşılabilir ve ayarlanabilir. Bu ayarlar daha sonra tekrar kullanılmak üzere ön ayarlara kaydedilebilir ve daha sonra kullanılabilir.
m802 ayrıca Digidesign® ProTools|HD® sistem üzerinden, uyumlu kontrol yüzeylerinden ve diğer MIDI cihazlarından da kontrol edilebilir. Digidesign ile çalışması için, onlara ait kontrol özelliklerini, m802’yi doğrudan entegre bir parça olarak görebilmesi için adapte ettik. Buna ek olarak m802 birçok atanabilir özelliği olan MIDI cihaz ile de kontrol edilebilir. Bu sayede kontrol etmek için birçok seçeneğiniz olur.
Opsiyonel 8 kanal 24bit/192kHz A/D kartı, m802’nin mükemmel tamamlayıcısı olarak tasarlandı. Dönüştürücü kartı birinci sınıf, müzikal A/D çevirici sunar. İçerisinde kendine has, düşük jitter ve mükemmel performans sağlayan S-Lock dual stage PLL de bulunmaktadır.
Ribbon mikrofon modu preamp’ın toplam gain oranını 10dB’ye kadar artırır ve 48V fantom gücünü pasif hale getirir. Bu sayede giriş empedansını optimize eder ve dekuple kapasitörleri by pass eder.
m802 kendi başına bir mikrofon amplisi olarak mükemmel çalışmaktadır. Opsiyonel uzaktan kumandası ile birlikte iken ise fantastik bir ergonomi ve gelişmiş sistem kontrolleri sunar. Geliştirilmiş olan kumanda şimdi kanal gain ayarlarını gösteren numaralı mavi LED ışıklı bir panel ve kanal seçme anahtarları bulundurmaktadır.
PREAMPLIFIER ÖZELLİKLERİ
• Hızlı, müzikal trans empedans amplifier yapıya sahiptir. Tamamen balanslı, dönüştürücüsüz tasarım.
• Peak hold ve reset özelliklerine sahip esnek dijital ölçer.
• Digidesign® ProTools|HD® sistemleri üzerinden kontrol edilebilir ve kontrol yüzeyleri ile (ve bir çok MIDI cihazı ile ) uyumludur.
• Çift yüksek akım çıkışı (XLR+D-Sub) uzun kablo mesafelerinde bile sürebilir ve 50 Ohm’a kadar indirebilir.
• Hızlı ve verimli Philips I2C seri protokolü preampları 300 metre uzaklıktan kontrol edebilir.
• Gain aralığı -7dB’den +63dB’e 1.5 dB kademede
• Yeni seçilebilen ribbon mikrofon modu
• Kanal gruplama modu (stereo çiftler ve alt gruplar için ideal)
• Kumanda 8 üniteye kadar yönlenebilir (64 Kanal)
• Ön panel kilitleme modu
• 15 adet kullanıcı preset kayıt yeri ile preamplifier ayarlarını saklayabilirsiniz.(gain, phantom güç, faz)
A/D ÇEVİRİCİ ÖZELLİKLERİ
•Kesinlikle saf A/D çevirici performansı: 24 bit, 44.1kHz – 192kHz sample oranları
•Çıkışlara 2x8ch AES3 on DB25, 1x8ch AES3-id on 4 BNC konektörler dahildir (çift kablo modunu destekler)
•Opsiyonel ADAT optik çıkış modülü 88.2-96kHz’ye için s/MUX sample oranlarını destekler.
•Birden fazla clock kaynağı: Dahili kristal, harici word clock ve Digidesign™ loop senkroizasyonu
•wordclock giriş ve çıkışı, clock çıkışı word clock girişi olabilir
•s-Lock™ dual kademeli PLL örnekleme çevirici oranı olmadan inanılmaz düşük jitter
•Ultra saf yüksek performansa sahip analog front end.
•Çok düşük distortion çevirimi: 0.0002% THD+N
•Harici clock için düşük faz gürültü ve wide lock PLL. Fs +/- 8%’ kilitleyebilir.
•Ultra düşük jitter s-Lock™ kristal bazlı PLL
•BNC üzerinde 8 kanal AES3-id/IEC60958 (S/PDIF) çıkışları
•Tek ve çift kablolu çalışabilme (DB25 üzerinde 8 kanal, BNC üzerinde 4 kanal)
•Bütün ADC parametreleri m802 kumandasından veya m802 ön panelinden ayarlanabilir.
•Bütün data çıkışları dönüştürücü akuplelidir.
PREAMPLIFIER
Frekans Cevabı
@ 40dB gain 0.2dB (50? kaynak): 15Hz-300kHz
@ 40dB gain 3dB (50? kaynak): 4.5Hz-1.0MHz
THD+N
@ 19.6dB gain +20dBu çıkış, 1kHz: <.0007%
@ 40.5dB gain +20dBu çıkış, 1kHz: <.0010%
@ 60.0dB gain +20dBu çıkış, 1kHz: <.0050%
İntermodülasyon Distortion @ 40dB gain +20dBu çıkış
SMPTE/DIN 1:1 (50Hz, 7kHz): <.0015%
SMPTE/DIN 4:1 (50Hz, 7kHz): <.0040%
Gürültü- Girişe refere edilmiş
@ 60dB gain, 50Ω kaynak: -129dB
@ 60dB gain, 150Ω kaynak: -127dB
@ 60dB gain, 600Ω kaynak: -123dB
Faz Deviasyonu
100-20KHz @ 40.5dB gain: <3
Crosstalk
Herhangi bir kanaldan @ 40.5dB gain 1kHz: -110dB
CMRR
@ 60dB gain, 3.5Vcm, 1kHz: >70dB
@ 60dB gain, 3.5Vcm, 10kHz: >70dB
Maksimum Çıkış Seviyesi
Balanslı: +27dBu
Balanssız: +21dBu
Empedans
Giriş: 4.35kΩ
Çıkış: 200Ω
Minimum Yüklene Empedans: 50Ω
Ağırlık ve Boyutlar
m802 preamp: 5.4kg, 2U rack alanı x D 25,4 cm
Uzaktan kumanda ünitesi: 1kg, Y 4cm x G 20,3cm x D 13,3cm
Güç kaynağı: 1.8kg, Y 4,3cm x G 21,6cm x D 21,6cm
Güç Tüketimi
100/120/230/240V~ 50-60Hz: 60 Watt
A/D Çevirici Modülü (preampsız)
Dinamik Aralık
20Hz-20kHz: >115dB
A ağırlıklı: >117dB
THD+N
1kHz, -1dBFS, 20Hz-22kHz< 0.00026% (-112dB)
Frekans Cevabı: +/-0.2dB / -3dB
44.1kHz Fs/ 5Hz-21kHz / 22kHz
48kHz Fs / 5Hz-23kHz / 24kHz
88.2kHz Fs / 5Hz-41kHz / 44kHz
96kHz Fs / 5Hz-45kHz / 48kHz
176.4kHz Fs / 5Hz-54kHz / 72.5kHz
192kHz Fs / 5Hz-59kHz / 79kHz
Tam Ölçek Giriş Seviyesi / +16dB or +24dB (+/-2dB trim)
CMRR
60Hz>65dB
1kHz>80dB
10kHz>60dB
IMD SMPTE 4:1 60Hz, 7kHz, -3dBFS<100dB (0.0008%)
Kanal içi crosstalk: <120dB
Grup delay
44.1-48kHz. 13/Fs
Sample oranları, dahili kristal (kHz): 44.1, 48, 88.2, 96, 176.4, 192
Harici Clock kilitleme mesafesi
Wide lock modu: 40.1kHz-207kHz (+/-8% at her sample oranını)
s-Lock mode: +/-250ppm (+350, -400ppm tipik)
Esas Jitter, 200Hz-20kHz BW
Geniş kilitleme modu: < 60ps RMS
s-Lock modu: < 40ps RMS
Jitter Reddi Köşe Frekansı
Wide lock modu, -3dB, 12dB/oktav: 800Hz
s-Lock modu, -3dB, 12dB/oktav: 10Hz
ÇIKIŞ OPSİYONLARI
DB25 üzerinde 2 set 8 kanal AES3 çıkışı, Word Clock giriş ve çıkışı, 4 BNC konektörü üzerinde 1 set AES3-id çıkışı.
DB25 üzerinde 2 set 8 kanal AES3 çıkışı, Word Clock giriş ve çıkışı ve 2x8 kanal ADAT / Lightpipe çıkışı.
