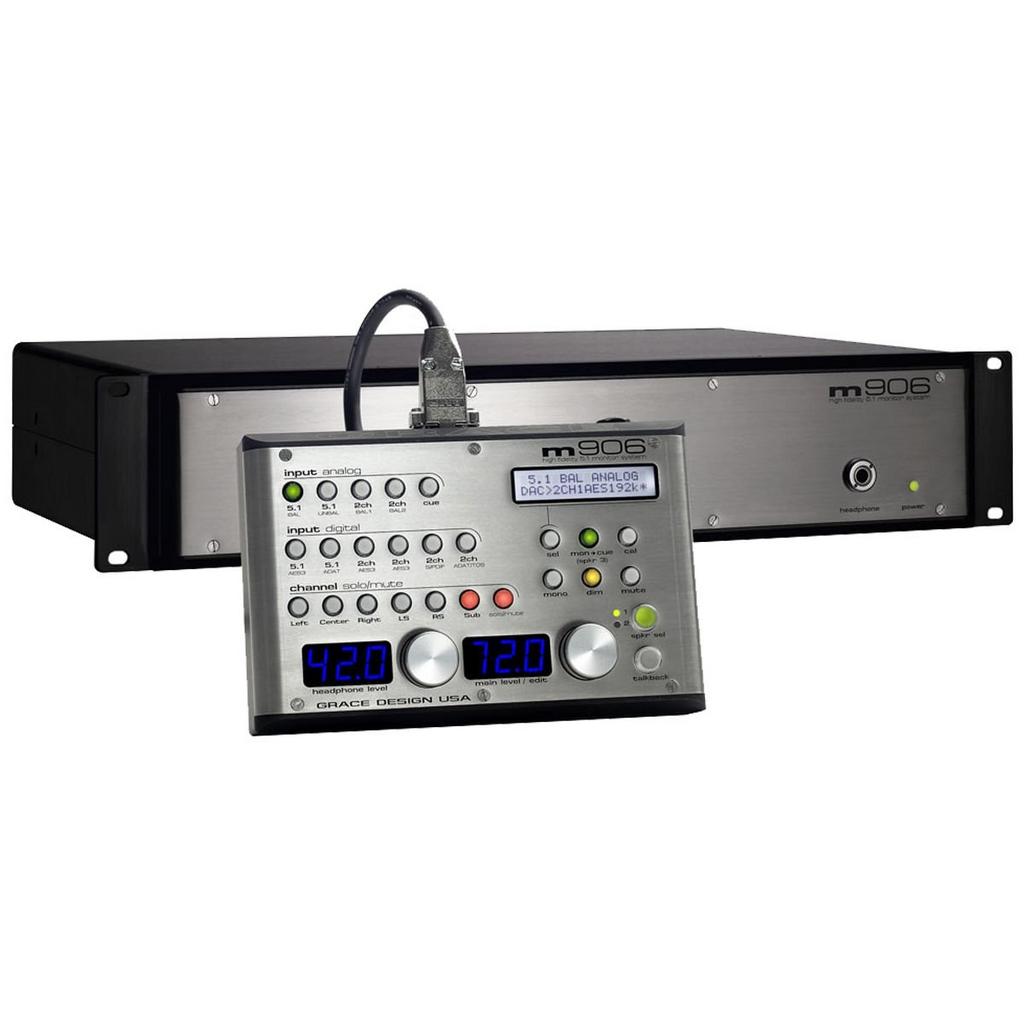

Grace Design M906
5.1 ve stereo HI-FI monitör kontrolör
m906 merkezinde surround veya stereo ses kaynaklarını kontrol edebilmenin en saf seviyesidir. Daha da yakınlaşıp bakarsanız dijital çalışma alanının etrafına yerleşmiş herhangi bir kayıt, mastering veya post tesisinin hayati öneme sahip siniridir. 2U boyutunda bir ana çerçeveye sahip olan ünitenin bütün özellikleri güçlü bir uzaktan kumanda ile yapılmaktadır.
m906, balanslı ve balanssız analog 5.1, dijital 5.1 ve stereo girişler için son nesil 24bit/192kHz DAC teknolojisini ve s-Lock PLL dahil bütün tamamlayıcıları bulundurur. Bütün giriş ve çıkışlar herhangi bir playback ekipmanı ile kusursuz şekilde çalışabilmesi için entegre edilebilir.
m906’nın sinyal yolu en iyi performansı ve en transparan sesi vermek üzere tasarlanmıştır. Bütün bileşenleri audiophile sınıfında ve uzun süreli kullanıma uygun olacak şekilde bir araya getirilmiştir. Bir monitör kontrolünün kalbi olan seviye kontrollerinin hepsi düşük distortiona sahip olup 100dB aralığa ve 0.5dB sessiz kademeye sahiptir.
m902 ünitesinde de yer alan referans kulaklık amplifier devresi ile birlikte bir jack çıkışı ana çerçevede, bir ekte kumanda da olacak şekilde standarttır. Bu kendine has devre, kritik dinleme, master ve miksaj alanında hassas ve kesin sonuçlar almanızı sağlar.
• Birden fazla 5.1 ve stereo analog girişi
• 24bit/192kHz dijital 5.1 ve stereo girişi- AES3, S/PDIF, ADAT ve TOSLINK
• Ultra düşük jitter ve sağlam dijital stabilite için s-Lock™ faz kilidi loop sample clock rejenerasyonu
• 3 hoparlör sistemine kadar kontrol edebilme – iki 5.1 veya 3 stereo’ya kadar
• Tam sistem seviye kalibrasyonu (girişler, çıkışlar, inter-kanal dengesi, dim) ve bağımsız kanal solo/mute
• Balanslı talkback mikrofon girişi ve aktivasyon anahtarı ile ek olarak harici pedal kontrol jackı
• Direkt ses transferi için sabitlenmiş seviye 5.1 DAC
• Opsiyonel downmix modülü bütün standart Dolby miks oranlarını destekler
ANALOG GİRİŞ THD+N @ 0dB gain, 1kHz
+20dBu çıkış. <0.001% (0.00075% tipik)
+10dBu çıkış. <0.003% (0.001% tipik)
0dBu çıkış. <0.009% (0.005% tipik)
Intermodülasyon Distortion SMTPE/DIN 4:1 50Hz, 7kHz
@+20dBu çıkış: <0.002% (0.0015% tipik)
@ 0dBu çıkış: <0.008% (0.006% tipik)
Frekans cevabı
+/-3dB: 3Hz - 250Khz
Dinamik Aralığı
20-22kHz bant genişliği: 112dB
20-22kHz bant genişliği ve A ağırlıklı filtre: 115dB
Çıkış Gürültüsü 20-22kHz bant genişliği, -20dB gain
High gain modu:-89dBu
Low gain modu: -98dBu
20-22kHz bant genişliği ve A ağırlıklı filtre, -20dB gain
High gain modu: -91dBu
Low gain modu: -99dBu
Faz Deviasyonu
20Hz’den 20kHz’ye: < 4
10Hz ‘den 100kHz’ye: < 15
Crosstalk herhangi bir kanal
100Hz: < 100dB
1kHz: < 100dB
20kHz. < 85dB
Balanslı Giriş CMRR
60Hz: > 65dB
1kHz: >65dB
10kHz: >60dB
Gain Aralığı
Low gain modu (0.5dB kademede): -105.5dB to +20dB
High gain modu (0.5dB kademede): -95.5dB to +30dB
Kanal Takip Kesinliği
Diğer kanal: +/-0.05dB
Maksimum Çıkış Seviyesi
Low gain modu (balanslı): +15dBu
High gain modu (balanslı): +27dBu
Maksimum Giriş Seviyesi
Balanslı girişleri: +30dBu
Balanssız girişleri: +20dBu
Empedans
Balanslı girişler: 30k Ohm
Balanssız girişler: 50k Ohm
Balanslı çıkışlar: 300 Ohm
Minimum load empedans: 300 Ohm
DİJIİAL’den ANALOG’a ÇEVİRİCİ SABİT ÇIKIŞLAR
Çıkış Seviyesi
Kullanıcı tarafından seçilen: (0dBFS)+16dBu / +24dBu
Sabit çıkış trim aralığı (0.5dB kademede): -95.5dB’den +30dB’ye
THD+N
1kHz, -1dBFS, 20-22kHz bant genişliği (44.1kHz): 0.00%
Dinamik Aralık
20-22kHz bant genişliği>111dB
Giriş Lock Aralığı
AES3/SPDIF: 32kHz to 192kHz
TOSLINK: 32kHz to 96kHz
ADAT LIGHTPIPE: 30kHz 55kHz
S-Lock Sample Clock Asıl Jitter
20-22kHz bant genişliği: <25ps
S-Lock Sample Clock Jitter Reddi
1kHz sine jitter: -40dB
S-Lock Destekli Örnekleme Oranları
AES3, SPDIF: 44.1, 48, 88.2, 96, 176.4, 192kHz
TOSLINK: 44.1, 48, 88.2, 96kHz
ADAT LIGHTPIPE: 44.1, 48kHz
s-Lock™ Yakalam Aralığı
44.1, 48kHz: +/- 10Hz
88.2, 96kHz: +/- 20Hz
176.4, 192kHz: +/- 40Hz
Word Clock / Superclock Giriş
Empedans (değişken): 75 Ohm / 1M Ohm
Minimum Voltaj: 3V pik’ten pik’e
Maksimum Voltaj: 5V pik’ten pik’e
Word clock desteklenen frekanslar: 44.1, 48, 88.2, 96, 176.4, 192kHz
Superclock desteklenen frekanslar: 11.2896MHz, 12.288MHz (256x fs)
GÜÇ KAYNAĞI/ MEKANİK ÖZELLİKLER
Güç Tüketimi: 60W
Giriş Voltaj 50-60Hz: 100, 120, 220, 230-240VAC
Boyutları
Ana Şasi IEC 2U: 3.5" x 10.5" x 17"
Uzaktan kumanda ünitesi: 1.6" x 8" x 5.25"
Güç kaynağı ünitesi: 1.7" x 8.5" x 8.5"
Ağırlık
Ana şasi: 6.4kg
Uzaktan kumanda ünitesi.: 1kg
Güç kaynağı ünitesi: 2.9kg
