Woofer'ları küçük masaüstü hoparlörlerde kullanırken, bazı özel hususların dikkate alınması gerekir. Düşük frekans bölgesinde hassas bir reprodüksiyon talebini karşılamak için, daha uzun bir doğrusal gezintiyi idare edebilen 1 "ses bobini ile birleştirilmiş 3" woofer geliştirdik. 16 mm yüksekliğinde ses bobini ile doğrusal, ileri geri ± 5 mm'lik bir salınım kolayca elde edilebilir. Bununla birlikte, bu, tutarlılığı korurken bu tür titiz kullanıma dayanabilen uygun bir çok katmanlı kağıt membran malzemesi gerektirir.
Çok sayıda dikkatli testten sonra, kaplanmış kağıt, düşük rezonans, kararlılık ve iletim doğrusallığı talebini karşılamak için en iyi çözüm olarak ortaya çıktı. Bundan sonra, tüm yapı tasarımı, bozulmaları en aza indirmek için havaya geçirgen bir şasi sepetine sahip olmak da dahil olmak üzere, bu tür küçük woofer'ların genellikle gerektirdiği tüm gereksinimleri karşılamıştır. Büyük sürücü mıknatısı, woofer'ı sınır bölgelerinde bile sabit tutmak için güçlü bir "motor" olarak çalışır.
SC203'ün arka tarafında bulunan pasif bir hoparlör olarak düşünebileceğiniz pasif bir radyatör - SC203'ün arka tarafında bulunur, düşük frekansların çoğalmasını güçlendirir ve hoparlör tepkisinin etkileyici bir 62Hz kadar düşmesine izin verir (-3dB) çok düşük bozulma ile.
Her SC203 kurulumu 2 yönlü bir master-slave sistemi olarak yapılandırılmıştır ve dört güç amplifikatörü içerir. Her woofer ve tweeter, hassas kontrol için ayrı filtre bölümüne sahip kendi özel 30W PWM amplifikatörüne sahiptir. Optimum bağlantı için SC203, çok çeşitli kaynakları rahatça bağlamanızı sağlayan üç girişe sahiptir - analog RCA, dijital optik ve USB. Ayrıca, ses kontrollü bir subwoofer çıkışı, ana hoparlöre ek bir subwoofer (TS107 ve TS108) bağlamanızı ve güçlü bir 2.1 sistemi oluşturmanızı sağlar. Hoparlörün arka panelinde bulunan bir DIP anahtarı, 80Hz ve yukarı doğru "uydu" olarak çalışacak SC203'leri veya tam kapsamlı birimler olarak seçmenizi sağlar.
µA.MT
Şu anda ünlü AMT tweeter'ımızın ses kalitesini, düşük bozulmasını ve yüksek çözünürlüğünü çok daha küçük bir format hoparlörüne getirmenin basit amacı, SC203 için mükemmel çözümü bulmak için birkaç aylık bir yolculuğa çıkmamızı sağladı. Sonunda yeni bir tweeter doğdu: yeni µA.MT.
Bu yüksek çözünürlüklü µA.MT, olağanüstü hassasiyet ve netlik ile birlikte şaşırtıcı bir yüksek frekans çözünürlüğü sunar. Bu yüksek çözünürlüklü µA.MT'nin katlanmış zarı, RS1 tweeter'ımızın (örneğin SC204 hoparlöründe kullanılan) yaklaşık yarısından daha az olan yüzey alanında sadece 400mm²'dir. Entegre bir dalga kılavuzu, geniş bir frekans aralığında optimum dağılım modeli oluşturulmasına yardımcı olur. Bu tweeter ile tatlı yerin üzerinde kavga yok!
Sistemi tamamlamak için, belirtilen SPL'de çok düşük bozulma değerleri için optimize edilmiş manyetik tutucu ve membran tutucu ile birleştirilmiş güçlü neodimyum mıknatıslar kullandık. EVE Audio ile her zamanki gibi, yüksek kaliteli bir ayar sistemi pahasına para tasarrufu yapmak için herhangi bir kesinti yapılmadı.
Sökülemez hoparlör ızgaraları hem woofer hem de µA.MT tweeter'ı hasara karşı korur.
DSP
Her EVE Audio hoparlörü ile yüksek çözünürlüklü DSP elektroniği de elde edersiniz. Tek tuşla çalıştırma ve doğru ses kontrolü ve monitörlerinizi çalışma şeklinize göre uyarlamanıza yardımcı olacak birkaç farklı filtre ayarına erişebileceksiniz.
Ve dijital işlemeden her zaman kaçınırsanız, sizi ele geçirdik. DSP motoru, DSP bölümüne bozulmamış bir sinyal veren Burr-Brown'dan yüksek kaliteli bir A / D dönüştürücü (24bit / 192kHz) ile desteklenir. PWM amplifikatörleri doğrudan DSP'ye bağlı olduğundan, ek bir dönüştürme gerekmez. Lütfen bizim Teknoloji sayfasını ziyaret eden DSP felsefesi hakkında daha fazla bilgi edinmek.
PASİF RADYATÖR
Pasif radyatör teknolojisi, işin çoğunu yapan ana aktif sürücü ile birlikte pasif bir woofer ünitesine sahip olarak anlaşılabilir. Bu şekilde, aktif sürücü tarafından üretilen iç hava basıncı, benzer boyutlara sahip standart hoparlörlerden daha düşük frekanslar üretmek için pasif radyatörü hareket ettirmek için kullanılır.
Ayrıca, daha küçük pro-ses sistemlerinde genellikle bu tür bir teknolojiyi görmemenizin nedeni, esas olarak maliyet ve mühendislik kaygılarıdır. Pasif radyatörler daha pahalıdır ve onları tam olarak ayarlamak o kadar kolay değildir.
Pasif radyatörünüzün bir başka avantajı, bu tasarımla ilgili refleks tüpleri bulunmadığından hava türbülanslarıyla ilgili tüm sesli gürültünün tamamen ortadan kaldırılmasıdır. İki taraflı boru açıklıkları ile kaçınılmaz olan istenmeyen boru rezonansları (temel dalga boyunun yarısının katlarında) bu şekilde ortadan kaldırılır.
Ayrıca, pasif radyatör için, ayar frekansının altında bir geri yükleme kuvveti uygulayan ve böylece hoparlörün duyulmayan gezilerini ses altı aralığa düşüren özel bir süspansiyon oluşturduk. Bu, duyulabilir spektrumda modlar arası bozulmanın azalmasıyla sonuçlanır.
Kısacası, kullanılan pasif radyatör teknolojisi (ve elbette birkaç mühendislik sırrı) sayesinde SC203, hassas bas üretimi ve çok az yer kaplayan tam teşekküllü tam kapsamlı bir hoparlör gibi çalışır ve davranır.
Ölçümleri

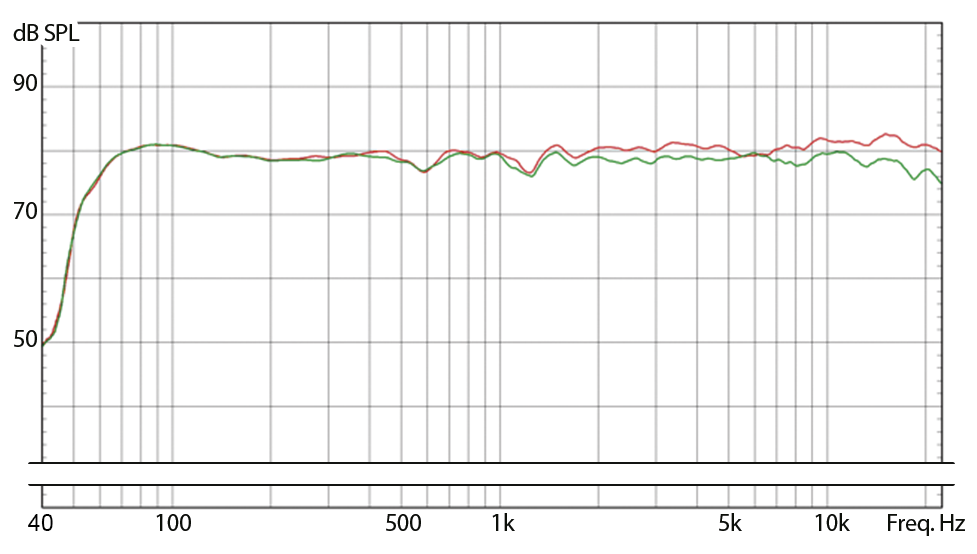

Free-field frequency response (1/6 oct.)
Red = 0° / Green = 30° horizontal off-axis

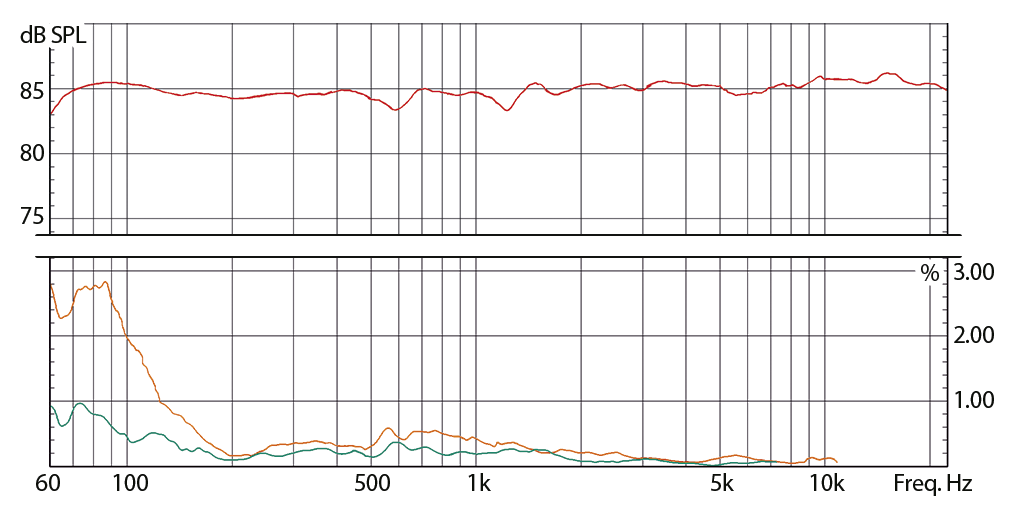

Distortion
Orange = 2nd / Green = 3rd vs frequency response (red)
Polar pattern (1m)
Purple = 200Hz / Blue = 1kHz / Yellow = 5kHz
Açıklama
• Serbest alan frekans aralığı (-3dB): 62Hz - 21kHz
• Tweeter: μA.MT
• Woofer: 75 mm / 3"
• Crossover Frekansı: 4800Hz
• 1 m'de maksimum SPL: 104dB
• Amplifikatör sayısı: 4
• Çıkış gücü (woofer): 30W
• Çıkış gücü (tweeter): 30W
• Koruma sınırlayıcısı: Var
Ayarlar
• Ses: -inf. - + 6dB
• High-shelf filtresi (-5dB - + 3dB): >3kHz
• Konum filtresi
• Low-shelf filtresi (-5dB - + 3dB): <300Hz
• LED parlaklık ayarı: Var
• Giriş seçimi: Analog / Optik / USB
• Giriş seviyesi dip anahtarı: + 8dBu / + 22dBu
• Standby dip anahtarı: kilitler. kip
• Uydu filtresi dip anahtarı: 80Hz yüksek geçiren filtre
Konektörler
• RCA girişi (empedans)/ Sol-Sağ (10k)
• Dijital optik giriş: TOSLink
• USB girişi: B Tipi
• RCA subwoofer çıkışı: Var
Güç tüketimi
• Standby: <1W
• Tam çıktı: 110VA
Boyutlar
• Boyutlar (GxYxD) [mm]: 116 x 190 x 134
• Boyutlar (GxYxD) ["]: 4,56 x 7,48 x 5,27
Ağırlık [kg / lb.]
• Master: 1.9 / 4.19
• Slave: 1.7 / 3.75
• FlexiPad: 0.19 / 0.42
