Her şey Bob Katz'ın kendi xFilter’ını değiştirme fikriyle
başladı. Bu yüzden Ruben kesinlikle bunu oldukça ciddiye aldı ve o ve tabii ki
Bob, elysia Class-A Lounge - Almanya'daki Nettetal Stüdyomuzdaki serval
kayıtları kontrol ederek genel sese %100 ikna olana kadar devre kartındaki
bileşenleri ayarlamak için biraz zaman harcadı.

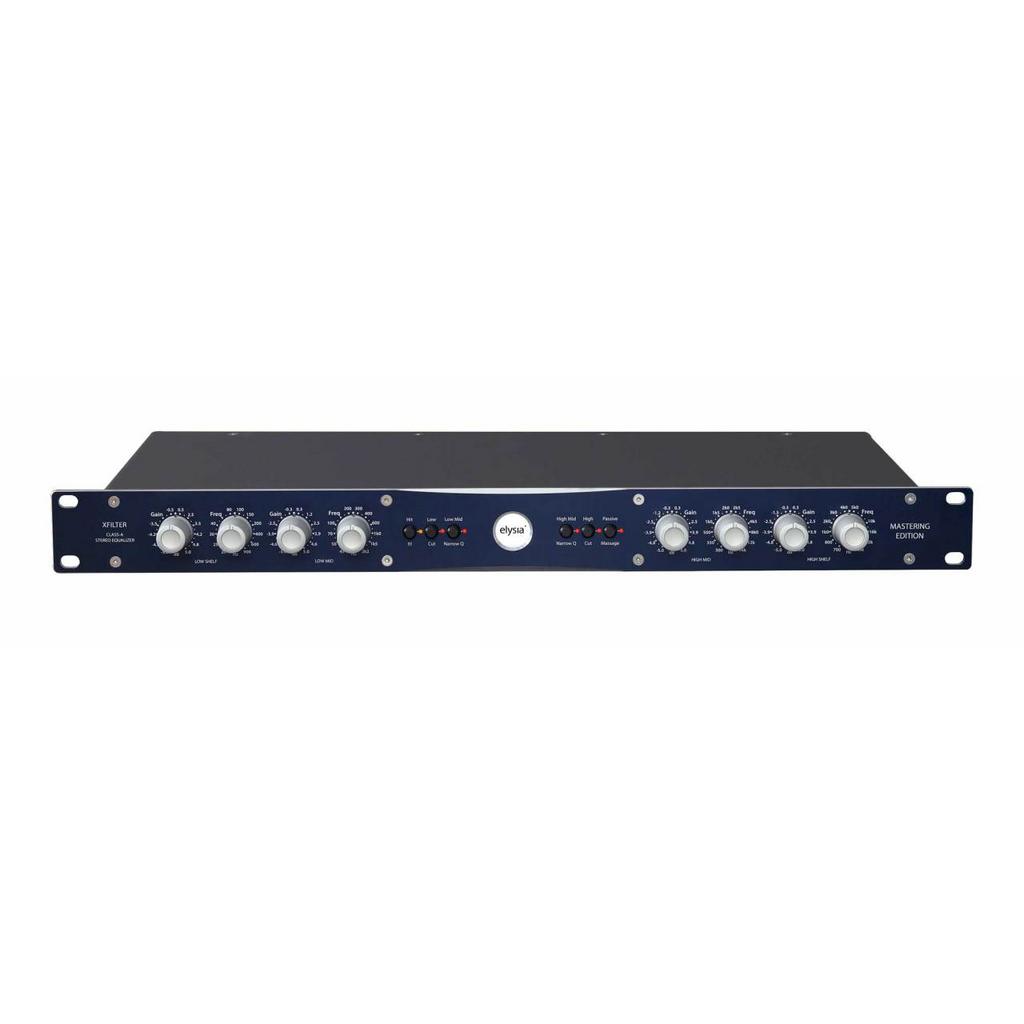

Sonuç: xfilter Mastering Edition, stereo işlem için her iki
kanalın birbirine bağlı olduğu, çok sofistike, el yapımı bir analog stereo
4-bant ekolayzırdır. Dört bandın tümü +/-5dB'lik hassas bir kontrol aralığı
sağlar.
Bu güzel Stereo Mastering EQ, inanılmaz bir değerde A Sınıfı
bir ekolayzerin yüksek kaliteli sesini üretir. Son derece düşük toleranslarla
bilgisayar tarafından seçilen bileşenlerin kullanımına dayalı kesinlikle kesin
bir stereo imaj üretir.
xfilter Mastering Edition'ı kullanmanız için 5 neden
hatta çok
daha fazlası var!
Yapı Kalitesi
Tüm ürünlerimiz gibi xfilter Mastering Edition da Almanya'da
tasarlanmış ve el yapımıdır.
Class-A Topoloji
Sonuç olarak, ayrık sinyal işleme sanatını temsil eder.
Gerçek Stereo Bağlantı
Piyasadaki birkaç istisnadan biri olarak, xfilter her iki
kanalını da tek bir kontrolör seti ile işler – gerçek bir stereo bağlantılı EQ.
Kontrol Aralığı
xfilter Mastering Edition, +/-5dB'lik dört bandın tümü için
hassas bir kontrol aralığı sunar.
Output
Mastering için +27dBu'ya kadar dengeli bir çıkış katı ile
donatılmıştır.
Yapı Kalitesi
xfilter Mastering Edition tamamen ayrıntılarla ilgilidir.
Ses, özellikler, devreler, bileşenler, tasarım, malzemeler,
üretim gibi birçok yönünün her biri, iyileştirilecek hiçbir şey kalmayana kadar
tekrar tekrar düşünüldü. Temel olarak, kaliteli ürünlerimizin her bir parçası
kişiye özeldir ve bunların çoğu kendi tasarımlarımıza ve spesifikasyonlarımıza
göre yapılır.
Yalnızca pazarın sunduğu en iyi bileşenler, xfilter
Mastering Edition için yeterince iyidir ve bunu göstermektedir. Ürünümüzün her
biri sipariş üzerine manuel olarak üretilir ve burada Almanya'daki genel
merkezimizde kendimiz tarafından test edilir.
Ürün avantajlarımız, tüm şüphelerin ötesinde bir ses
kalitesinde özetlenir. Aşırı ayarlar kullanıldığında bile ses her zaman temiz
ve güçlü kalır.
Zor Gerçekler
Bu analog ekolayzerin özel bir özelliği, çifte esnekliğiyle
parlıyor! Rezonans kontrollü high ve low pass filtrelere geçebilen high ve low
shelf bantları sunar.
Orta frekanslar için dar ve geniş Q'lu iki bell filtresinin
yanı sıra tiz frekansları iyileştirmek için korumalı bobinlere sahip ek pasif
LC aşamaları barındırır.
Gerçek Stereo Çalışması
Bir stereo bus üzerinde bir analog EQ kullanmak oldukça zor
olabilir, çünkü sadece çok az ünite gerçek stereo işleme için iki mono kanalını
bağlama imkanı sunar.
Sonuç olarak, kullanıcının her iki kanalın ayarlarını
olabildiğince iyi bir şekilde eşleştirmek gibi sıkıcı bir görevle başa çıkmak
için birçok düğmeyle uğraşması gerekir. Sorun, yalnızca kontrolörlerin referans
için herhangi bir adımı olmadığında daha da kötüleşir.
Ancak piyasada stereo işletim için bağlanabilecek bu kadar
çok kompresör varken, neden bunu da yapabilen neredeyse hiç EQ yok? Ana
cevaplardan biri bileşen toleranslarıdır. Açıkçası, iki bağlantılı kanalın
tamamen aynı şekilde davranmasını istiyorsunuz, ancak özellikle
potansiyometrelerin ve kapasitörlerin sahip olduğu doğal toleranslar bu ideal
özelliği etkisiz hale getiriyor.
Uzun lafın kısası: xfilter Mastering Edition, bilgisayar
tarafından seçilen çift ve dört katmanlı kapların yanı sıra özel düşük
toleranslı kapaklar kullanarak bu sorunu çözer.
Resonance High ve Low Pass filter
xfilter Mastering Edition'ın dış bantları büyük miktarda
esneklik gösterir. Özel bir özellik olarak, bunları bağımsız olarak, oktav
başına 12 dB ve knee frekansında ek bir rezonans tepe noktası ile high ve low
cut filtreleri olacak şekilde değiştirebilirsiniz. Bu, bazı çok ilginç ve
kullanışlı filtre eğrilerine izin verir.
Özellikle bas frekansları, temiz ve vurucu bir karakter elde
ederek rezonanslı bir low cut’tan faydalanabilir. Ancak rezonans filtresi, daha
uzun bir salınım sonrası süreye neden olduğundan, rezonans, bas aralığındaki sinyalleri
uzatmak için de kullanılabilir.
Yüksek frekans aralığında, aynı anda tüm HF spektrumunu
güçlendirmeden seçilen bir frekansa vurgu yapmak için rezonans filtresini
kullanabilirsiniz; bu, sertliği veya genel algının tize doğru istenmeyen
kaymasını önleyebilir.
Değiştirilebilir Filtre Kalitesi
İki parametrik orta bandın filtre kalitesi, orantılı Q
ilkesine dayalı olarak iki özellik arasında değiştirilebilir: Geniş (Q 0,5) ve
dar (Q 1.0).
Parametrik bir filtre tasarlarken, Q faktörü söz konusu olduğunda
aralarından seçim yapabileceğiniz oldukça geniş bir aralığınız vardır. Kapsamlı
bir dinlemeden sonra, xfilter'de 0,5 veya 1,0 seçimini uygulamaya karar verdik,
çünkü bu parametreler her zaman bu makinenin odaklandığı şeyle sonuçlanır: Çok
müzikal işleme.
Burada çok dar Q faktörlerinin sunulmadığını fark
edeceksiniz. Bugünlerde bildiğimiz mühendislerin çoğu, sorunlu frekanslardan
kurtulmak için dar aralıkları çentiklemek için dijital filtreler kullanıyor. Ve
bu, son derece iyi çalışıyor.
Ek Pasif Yüksek Bant
Mmm… Pasif bir EQ'nun her şeyin üzerine ekleyebileceği
inanılmaz sihir. Hepimiz onu seviyoruz, hepimizin buna ihtiyacı var!
İşte iyi haber: Dört esnek aktif bandına ek olarak, xfilter
Mastering Edition, yüksek frekans aralığını parlatmak için değiştirilebilir
sabit bir LC filtresine sahiptir. Filtre esas olarak kanal başına bir kapasitör
ve bir bobinden oluşur, ancak standart shelf tasarımlarından farklı olarak 12
kHz'de hafif bir rezonans zirvesine sahiptir ve 17 kHz'de düşmeye başlar.
Bu şekilde, bobinin doygunluk benzeri depolama etkisi, tüm
yüksek frekans spektrumunu çok fazla zorlamadan tepenin etrafındaki alana
odaklanır. xfilter Mastering Edition'da kullanılan indüktörlerin uğultu gibi
dış etkileri azaltmak için kendi kalkanları vardır - bu kalkanlar olmadan
bobinler her türlü istenmeyen gürültü için anten görevi görür.
Artık "Passive Massage”’ın neyle ilgili olduğunu
biliyorsunuz: Tek bir düğmeye basarak sinyallerinizin üst ucunu açmak!
Kademeli Kontrolörler
xfilter Mastering Edition, baştan sona tüm parametreleri
için kademeli potansiyometrelere sahiptir. 41 adım, hassas bir geri çağırmayı
çok kolaylaştırır ve aynı zamanda kullanışlı bir dizi olası ayar sağlar. Ve
onların hissini de seveceksiniz.
Kademeli kontrolörler, genellikle yalnızca çok daha pahalı
donanımlarda, özel mastering sürümlerinde veya çoğu durumda bulabileceğiniz bir
şeydir. Xfilter, bu çok kullanışlı özelliği, herhangi bir lüks yükleme
olmaksızın normal seri sürümde kurar.
Bilgisayar Seçimli Potansiyometreler
Bağlantılı bir stereo EQ'da, potansiyometrelerin çok sayıda
katmana ihtiyacı vardır. Mikserleri (kazanç) ayarlamak için kullanılan kapların
her biri iki katmana sahipken, frekansları ayarlamak için kullanılan kapların
her biri toplamda dört katmana sahiptir!
Sorun, her katmanın kendi bileşen toleransına sahip olması
ve A katmanı izin verilen toleransın mutlak minimumundayken, B katmanının
mutlak maksimumda olabilmesidir. Sonuç olarak, sol ve sağ kanalların filtre
aşamaları aynı şekilde davranmayacaktır.
Bunu çözmek için, xfilter Mastering Edition'daki her bir
potansiyometre, bir Audio Precision donanımı ve tam olarak bu görev için
yazılmış bilgisayar rutinleri ile ölçülür ve seçilir. Sonuç olarak aldığımız
çift katlı potlarınn sadece %65'i ve dörtlü potların sadece %50'si üretime
giriyor - gerisi bir kenara atılıyor.
Bu, her xfilter Mastering Edition ile herhangi bir ek ücret
ödemeden sunmaktan gurur duyduğumuz gerçek bir özel mağaza seçeneğidir.
Özel Düşük Toleranslı Kapasitörler
Bir ses ekolayzırının kapağının altına bakarsanız, daha az
veya daha fazla sayıda film kapasitör bulmanız çok olasıdır. Bu kapaklar,
dielektrik olarak özel bir işlemle son derece ince bir kalınlığa çekilen
yalıtkan bir plastik film kullanır.
Film kapaklarının ses filtre devreleri için iyi bir seçim
olmasının birkaç teknik nedeni vardır ve nesiller boyu ses mühendisleri,
bunların da harika olduklarını onaylayacaktır.
Bu bileşenin tipik bir temsilcisi, birçok EQ tasarımında
bulunabilecek harika bir sondaj başlığı olan MKS film türüdür. Bununla
birlikte, birçok MKS türü, stereo bağlantılı bir EQ'nun kanal doğruluğu
üzerinde olumsuz bir etkisi olabilecek %10'luk tipik bir toleransla gelir.
Bu nedenle, xfilter Mastering Edition, yalnızca %5'lik bir
maksimum toleransla gelen, tıpkı iyi bir kapağın olması gerektiği gibi ses
çıkaran özel bir FKS tipi film kapasitör kullanır. Daha doğru bir stereo
görüntüye doğru bir adım daha.
Toprak Katmanı Kalkanı
xfilter Mastering Edition'ın PCB'leri toplam dört katmana
sahiptir: Bunlardan ikisi ses devresi için kullanılır, biri güç kaynağı izleri
içindir ve sonuncusu özel bir toprak kalkanı katmanıdır. Ama bunun arkasındaki
fikir nedir?
EQ'nun bireysel bantlarının filtre ağları, spesifik
frekansları ne kadar düşük ayarlanırsa dirençte o kadar yüksek olur. Bu onları
elektrik alanlarının neden olduğu uğultuya karşı daha savunmasız hale getirir.
Ek zemin katmanı, sesi taşıyan izlerin altına çok yakın
yerleştirildiğinden, istenmeyen gürültü parazitlerine karşı bir kalkan olarak
çok verimlidir.
Discrete A Sınıfı Topoloji
A sınıfı devrelerin sesini seviyoruz! İşte nedeni: A sınıfı
bir amplifikatörde, transistörler her zaman iletkendir, bu nedenle hiçbir
çapraz bozulma yoktur. Bu, orijinal kaynağınızda bozulma olmayan, muazzam bir
güce sahip açık bir ses için mükemmel bir teknolojik temeldir.
Ayrık yaklaşım, sinyal işlemedeki her bir aşamayı tam olarak
yapmak istediğiniz şeye göre tasarlamayı mümkün kılar - fizik tek sınır haline
gelir. xfilter, alpha compressorden türetilen özel ayrık giriş ve çıkış
aşamalarımızı kullanır. Mix aşamaları ayrıca A sınıfı modda çalışan ayrı
tasarımlardır.
Gerçek filtre aşamaları (bant geçişi vb.) bunun yerine
entegre op-amp'leri kullanır ve bu konuda da hazır bir çözüme gitmedik. Ucuz
endüstriyel standart op-amp'ler yerine, xfilter Mastering Edition, özellikle
bozulmamış ses devresinin kritik algıları için tasarlanmış yüksek kaliteli
Burr-Brown OPA serisi amfiler kullanır.
Ve işte burada – uygun fiyatlı bir pakette butik üst düzey
EQ'ların pahalı sesi.
Teknik Özellikler
Frekans tepkisi:
<10 Hz - 400 kHz (-3.0 dB) THD+N
@ 0 dBu, 20 Hz – 22 kHz: %0,0018
@ +10 dBu, 20 Hz – 22 kHz: %0,005
Noise Floor:
20 Hz – 20 kHz (A ağırlıklı): -92 dBu
Dinamik aralık:
20 Hz – 22 kHz: 120 dB
Maksimum seviye:
Giriş: +27 dBu
Çıkış: +27 dBu
Impedance:
Giriş: 10 kOhm
Çıkış: 68 Ohm
